Dock Leveler สำหรับตู้คอนเทนเนอร์ในประเทศไทย
Dock Leveler (สะพานปรับระดับ) ของ OZ เชื่อมพื้นด๊อกกับพื้นรถ ให้รถยกและแฮนด์ลิฟท์วิ่งผ่านได้แบบราบรื่นและปลอดภัย ขนาดมาตรฐานออกแบบให้พอดีกับตู้คอนเทนเนอร์ 20 และ 40 ฟุต และสั่งทำตามขนาดด๊อกของคุณได้
ขนาดมาตรฐาน Dock Leveler สำหรับรถตู้คอนเทนเนอร์ในไทย
พื้นกว้าง 2,000 มม. เข้าช่องประตูตู้ 20 หรือ 40 ฟุต (กว้าง 2,340 มม.) โดยเหลือระยะข้างละประมาณ 170 มม. ลิ้น 400 มม. วางบนพื้นตู้ ความยาว 2,500 มม. และช่วงปรับ -300 / +400 มม. รองรับความต่างระดับระหว่างด๊อกกับพื้นหางพ่วง
| รายการ | มาตรฐาน OZ |
|---|---|

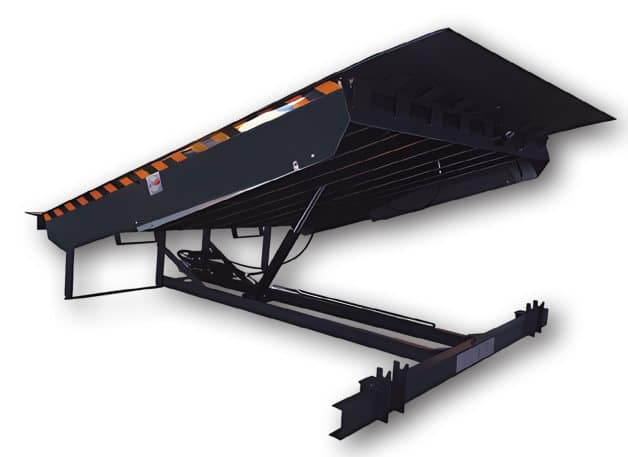

| รุ่น | OZ Hydraulic Dock Leveler |
| ขนาดพื้น (กว้าง × ยาว) | 2,000 × 2,500 มม. |
| ความสูง | 500 มม. |
| ลิ้น | 400 มม. T16 ลายกันลื่น |
| น้ำหนักบรรทุก | 8 ตัน ขณะใช้งาน / 10 ตัน นิ่ง |
| ช่วงปรับระดับ | -300 ถึง +400 มม. |
| ตู้คอนเทนเนอร์ | 20 ฟุต | 40 ฟุต | 40 ฟุต High Cube |
|---|---|---|---|
| ความกว้างภายนอก | 2,438 มม. | 2,438 มม. | 2,438 มม. |
| ความกว้างภายใน | 2,352 มม. | 2,352 มม. | 2,352 มม. |
| ความกว้างช่องประตูตู้ | 2,340 มม. | 2,340 มม. | 2,340 มม. |
| ความสูงช่องประตูตู้ | 2,280 มม. | 2,280 มม. | 2,585 มม. |
| ความสูงภายนอก | 2,591 มม. | 2,591 มม. | 2,896 มม. |
สั่งทำขนาดพิเศษ: ความยาว 2,000 / 3,000 มม. น้ำหนัก 10 / 13 ตัน ความกว้างและขนาดหลุมอื่นๆ สำหรับรถ 6 ล้อ 10 ล้อ ด๊อกสูง หรือรถพิเศษ
Dock Shelter ที่ใช้คู่กัน: Dock Shelter มาตรฐาน OZ ขนาด 3,400 × 3,400 มม. ใช้กับตู้ 20 / 40 ฟุต และ High Cube ได้เช่นกัน ดูขนาด Dock Shelter
รุ่น Dock Leveler
| รุ่น | น้ำหนักขณะใช้งาน | ความยาวพื้น (มม.) | ช่วงปรับ | ระบบขับ | เหมาะกับ |
|---|---|---|---|---|---|
| Hydraulic Dock Leveler | 8 / 10 / 13 ตัน | 2,000 / 2,500 / 3,000 | -300 / +400 มม. | กระบอก 1–2 ตัว 1.1 kW | ด๊อกใช้งานหนัก |
| Telescoping Dock Leveler | 8 ตัน | 2,000 / 2,500 | -300 / +400 มม. | ลิ้นยืดได้ถึง 1,000 มม. | ห้องเย็น ปิดประตูได้สนิท |
| Air Bag Dock Leveler | 8 ตัน | 2,000 / 2,500 | -300 / +400 มม. | โบลเวอร์ 0.75 kW | ไม่ใช้น้ำมัน สะอาด |
| Vertical Dock Leveler | 8 ตัน | 2,000 | -300 มม. / 90° | กระบอก 2 ตัว | พับตั้งได้ ทำความสะอาดง่าย |
| Baffle Hydraulic Dock Leveler | 8 ตัน | 2,000 / 2,500 | -300 / +400 มม. | กระบอก 2 ตัว | กันรถยกตกด๊อก |
| Mechanical Dock Leveler | 8 ตัน | 2,000 / 2,500 | -300 / +400 มม. | ไม่ใช้ไฟฟ้า | พื้นที่ไม่มีไฟฟ้า |
| X-Lift Scissor Platform | 6 ตัน (อ้างอิง) | สั่งทำ | -300 / +400 มม. | กรรไกรไฮดรอลิก | แท่นยกสั่งทำ |
| Edge of Dock Leveler | 3 ตัน | 400 / 500 (กว้าง 1,800–2,600) | -150 / +180 มม. | แมนนวลหรือไฮดรอลิก | ไม่ต้องทำหลุม |
สเปก Hydraulic Dock Leveler
| น้ำหนักขณะใช้งาน | 8 ตัน (มาตรฐาน) | 10 ตัน | 13 ตัน |
|---|---|---|---|
| น้ำหนักนิ่ง | 10 ตัน | 13 ตัน | 17 ตัน |
| แผ่นพื้น | T8 มม. ลาย | T8 มม. ลาย | T8 มม. ลาย |
| ลิ้น | T16 มม. ลาย | T16 มม. ลาย | T20 มม. ลาย |
| ความยาวลิ้น | 400 มม. | 400 มม. | 400 มม. |
| ซี่เสริมแรง | มาตรฐาน | เสริมแรง | เสริมแรง |
| แผ่นข้าง | T3 มม. | T4 มม. | T4 มม. |
| เพลาชุบโครเมียม | Ø25 | Ø25 | Ø30 |
| บานพับหน้า | Ø39 × 6 แบบปิด | Ø39 × 6 แบบปิด | Ø48 × 8 แบบปิด |
| บานพับหลัง | แผ่นยู-แชนแนล | แผ่นยู-แชนแนล | Ø48 × 8 แบบปิด |
| โครงฐาน | T16 ตัดเลเซอร์ | T16 ตัดเลเซอร์ | ท่อเหล็ก 120 × 60 × T5 |
| กระบอกไฮดรอลิก | 1 ตัว (ยาว ≤ 2,500 มม.) | 2 ตัว | 2 ตัว |
| ไฟฟ้า | 380 V / 220 V · 1.1 kW · 1 / 3 เฟส · 50 / 60 Hz | เหมือนกัน | เหมือนกัน |
| อุณหภูมิใช้งาน | -25 ถึง +50 °C | -25 ถึง +50 °C | -25 ถึง +50 °C |
| ช่วงปรับ | -300 ถึง +400 มม. | -300 ถึง +400 มม. | -300 ถึง +400 มม. |
| ผิว | พ่นทราย + พ่นสีฝุ่น | เหมือนกัน | เหมือนกัน |
| ความปลอดภัย | วาล์วกันตก วาล์วควบคุมความเร็ว แผ่นกันเท้า | เหมือนกัน | เหมือนกัน |
จุดเด่น
- โครงสร้างออกแบบเฉพาะ มั่นคง ลดการสั่นสะเทือน
- ควบคุมพื้นได้นิ่ง พื้นเรียบ ปรับลิ้นได้ราบรื่น
- กระบอกน้ำมันแนวตั้ง ทนแรงดัน ซ่อมบำรุงง่าย
- บานพับแบบปิด ป้องกันบานพับ เปิดปิดคล่อง
- ยางซีล ป้องกันพื้นและความเสียหาย
- ขาค้ำ ปลอดภัยระหว่างซ่อมบำรุง
ประเภทหลุม
หลุมแบบฝัง ใช้ได้กับด๊อกทั่วไป หลุมแบบแขวน สำหรับหน้างานที่มีเงื่อนไขพิเศษ OZ มีแบบหลุมให้ผู้รับเหมา
อุปกรณ์เสริม ระบบควบคุม และสี
- ไฟสัญญาณ ไฟด๊อกแขนหมุน ราวนำรถ กันชนยางแบบชั้นและแบบสั่งทำ
- ระบบตรวจจับการจอดด้วยเรดาร์ Time-of-Flight พร้อมเสียงเตือน
- ชุดต้นกำลังแบบตั้งพื้น แบบแขวน และแบบจุ่มน้ำมัน
- ตู้ควบคุมสำหรับแต่ละรุ่น และตู้ “3 in 1” สำหรับ Dock Leveler, Dock Shelter และประตู
- สีมาตรฐาน RAL 5010, RAL 9017, RAL 7016 สีอื่นตามสั่ง
ใช้ร่วมกับ Dock Shelter / Dock Seal และ ประตูโอเวอร์เฮดฉนวน เพื่อด๊อกที่สมบูรณ์
ระบบด๊อกโหลดสินค้าทำงานอย่างไร
- ประตูโอเวอร์เฮด เปิดเมื่อรถจอดเข้าตำแหน่ง
- Dock Shelter หรือ Dock Seal ปิดรอบตัวรถ กันลม ความร้อน และฝุ่น
- Dock Leveler ยกขึ้น ยื่นลิ้นวางบนพื้นตู้ และปรับตามระดับรถระหว่างโหลด
- อุปกรณ์เสริม เช่น กันชน ราวนำรถ ไฟสัญญาณ ไฟด๊อก และตัวล็อกรถ ช่วยให้รถตรงตำแหน่งและปลอดภัย
OZ DOOR ดูแลครบทั้งด๊อก: Dock Leveler, Dock Shelter และ ประตูโอเวอร์เฮดฉนวน ติดตั้งและบริการโดยทีมของเราเอง โดยทั่วไป 1–2 วันต่อด๊อก รับประกัน 2 ปี
ดาวน์โหลดแคตตาล็อก Dock Leveler
แคตตาล็อก Dock Leveler ฉบับเต็ม (14 หน้า, PDF ภาษาอังกฤษ) สำหรับทีมโครงการ ผู้ออกแบบ และผู้รับเหมา:
- ขนาดมาตรฐานสำหรับรถตู้คอนเทนเนอร์ 20 / 40 ฟุต
- สเปกและแบบของ Dock Leveler ครบ 8 รุ่น
- ประเภทหลุม อุปกรณ์เสริม ชุดต้นกำลัง ตู้ควบคุม และสี
คำถามที่พบบ่อย
Dock Leveler ขนาดไหนเหมาะกับรถตู้คอนเทนเนอร์?
สำหรับหางพ่วงตู้ 20 และ 40 ฟุต OZ แนะนำรุ่นไฮดรอลิกมาตรฐาน 2,000 × 2,500 มม. ลิ้น 400 มม. ถ้าระดับด็อคกับรถต่างกันมาก เลือกพื้นยาว 3,000 มม. เพื่อให้ความชันน้อยลง
ควรเลือก 8, 10 หรือ 13 ตัน?
8 ตัน (รับน้ำหนักนิ่ง 10 ตัน) เหมาะกับงานรถยกทั่วไป เลือก 10 ตัน (นิ่ง 13 ตัน) หรือ 13 ตัน (นิ่ง 17 ตัน) สำหรับรถยกหนัก พาเลทหนัก หรือใช้งานถี่มาก
ช่วงปรับระดับของ Dock Leveler OZ คือเท่าไร?
รุ่นติดตั้งในหลุมปรับได้ -300 ถึง +400 มม. จากระดับด็อค รุ่น Edge of Dock ปรับได้ -150 ถึง +180 มม. สำหรับระดับต่างกันเล็กน้อย
ต้องทำหลุมหรือไม่?
รุ่นไฮดรอลิก เทเลสโคป ถุงลม แนวตั้ง แบฟเฟิล และแมคคานิคอล ติดตั้งในหลุมคอนกรีต (แบบฝังหรือแบบแขวน) รุ่น Edge of Dock ไม่ต้องทำหลุม
รุ่นไหนใช้งานได้โดยไม่ใช้ไฟฟ้า?
Mechanical Dock Leveler และ Edge of Dock แบบแมนนวลไม่ต้องใช้ไฟฟ้า
สั่งทำขนาดพิเศษได้หรือไม่?
ได้ ความยาว ความกว้าง น้ำหนักบรรทุก ขนาดหลุม และสี สั่งทำได้ แจ้งความสูงด็อคและประเภทรถ เราจะกำหนดสเปกให้
ติดตั้งในอาคารเดิมได้หรือไม่?
ได้ รุ่นติดตั้งในหลุมสามารถตัดหลุมในด็อคเดิมได้ หากทำหลุมไม่ได้ใช้ Edge of Dock Leveler ที่ติดหน้าด็อค OZ DOOR จะสำรวจหน้างานก่อนแนะนำรุ่น
ใช้เวลาติดตั้งนานแค่ไหน และรับประกันกี่ปี?
โดยทั่วไปติดตั้ง 1–2 วันต่อด็อคเมื่อหลุมพร้อม รับประกัน 2 ปี พร้อมบริการในประเทศไทย
ขอใบเสนอราคา Dock Leveler
ส่งความสูงด๊อก ขนาดประตู ประเภทรถ และน้ำหนักรถยกที่ใช้ เราจะแนะนำรุ่นและขนาดที่เหมาะสม
