Dock Shelter และ Dock Seal สำหรับด๊อกโหลดสินค้าในประเทศไทย

Dock Shelter และ Dock Seal ของ OZ ปิดช่องว่างระหว่างอาคารกับตัวรถ กันความร้อน ฝน ลม และฝุ่น และรักษาอุณหภูมิห้องเย็นระหว่างโหลดสินค้า ขนาดมาตรฐานพอดีกับตู้คอนเทนเนอร์ 20 และ 40 ฟุต และสั่งทำขนาดพิเศษได้

มาตรฐานสำหรับรถตู้คอนเทนเนอร์: Dock Shelter 3,400 × 3,400 มม. แบบ Retractable (ลึก 600 มม.) หรือ Inflatable (ลึก 800 มม.) สั่งทำขนาดพิเศษได้
ขอใบเสนอราคา Dock Shelter
ดาวน์โหลดแคตตาล็อก (PDF)

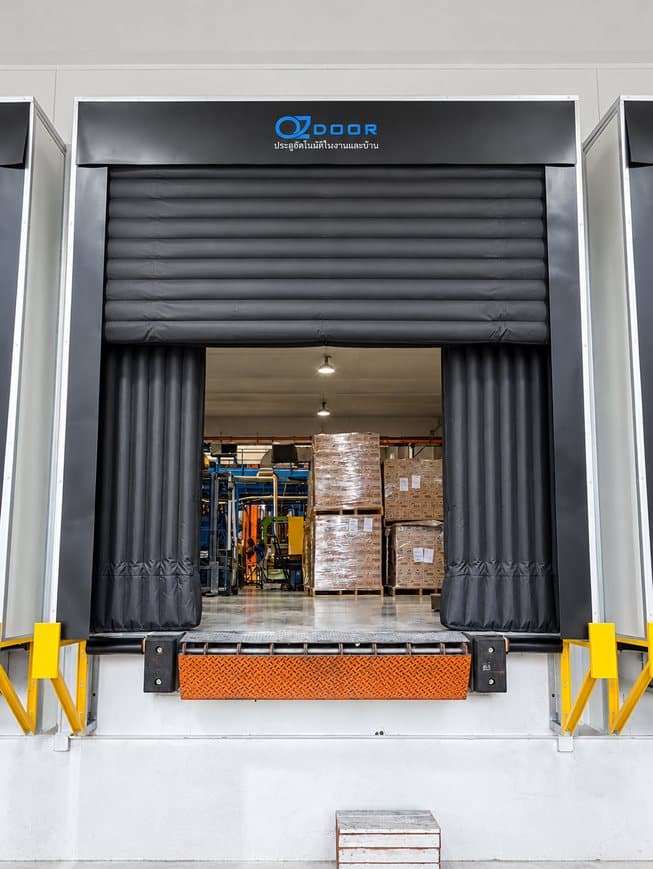

Dock Shelter และประตูโอเวอร์เฮด OZ DOOR ที่ด็อคโหลดสินค้าคลังสินค้าในไทย

ขนาดมาตรฐาน Dock Shelter สำหรับรถตู้คอนเทนเนอร์ในไทย

เมื่อ Dock Leveler ปรับพื้นตู้ให้อยู่ระดับเดียวกับด๊อก Dock Shelter ขนาด 3,400 × 3,400 มม. จะปิดด้านข้างและหลังคาของตู้ 20 ฟุต 40 ฟุต และ 40 ฟุต High Cube ได้

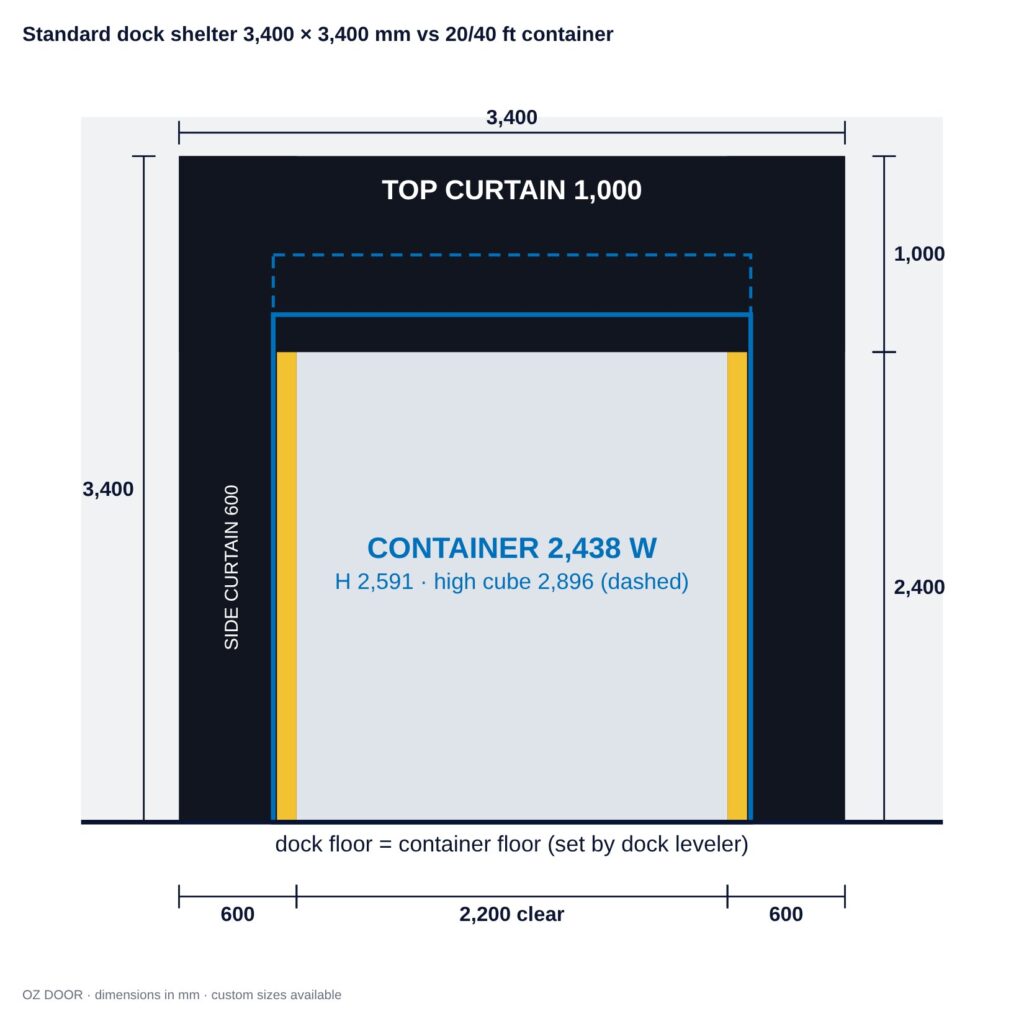

แบบด้านหน้า: Dock Shelter มาตรฐาน OZ 3,400 x 3,400 มม. กับตู้คอนเทนเนอร์ 20/40 ฟุต และ High Cube
รายการแบบ Retractableแบบ Inflatable
ขนาด (กว้าง × สูง)3,400 × 3,400 มม.3,400 × 3,400 มม.
ความลึก600 มม.800 มม.
ซีลด้านข้างม่าน 600 มม.ถุงลม 800 มม.
ซีลด้านบนม่าน 1,000 มม.ถุงลม 1,200 มม.
Dock Leveler ที่ใช้คู่กัน2,000 × 2,500 มม.2,000 × 2,500 มม.
ตู้คอนเทนเนอร์กว้างสูงซีลด้านข้างซีลด้านบน
20 / 40 ฟุต2,438 มม.2,591 มม.ทับข้างละ ~119 มม.เข้าม่านบน ~191 มม.
40 ฟุต High Cube2,438 มม.2,896 มม.ทับข้างละ ~119 มม.เข้าม่านบน ~496 มม.
ตรวจระยะพอดีของ Dock Shelter แบบ Retractable 3,400 × 3,400 มม.

ประเภท Dock Shelter และ Dock Seal

ประเภทวิธีซีลความลึกไฟฟ้าเหมาะกับ
Inflatable Dock Shelterถุงลมพองแนบตัวรถ800 มม.โบลเวอร์ 0.55 kWห้องเย็น กันความร้อนสูงสุด
Retractable Dock Shelterม่าน PVC บนโครงยืดหยุ่น600 มม.ไม่ใช้คลังสินค้าทั่วไป รถหลายขนาด
Sponge Dock Sealฟองน้ำอัดแนบตัวรถ600 มม.ไม่ใช้ห้องเย็น รถเล็ก คุ้มค่าที่สุด

Inflatable Dock Shelter (แบบถุงลม)

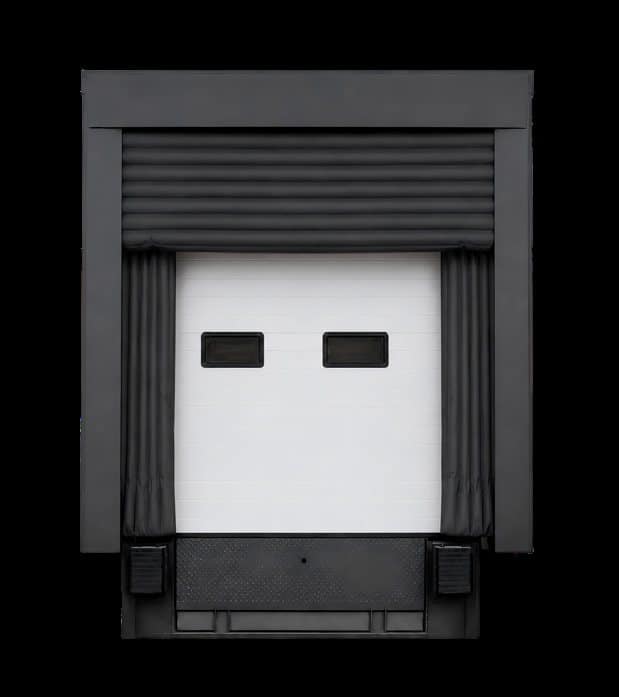

Dock Shelter แบบถุงลม OZ พร้อมถุงลมด้านบนและด้านข้าง

ถุงลมพองแนบตัวรถจากด้านบนและสองข้างเพื่อซีลอย่างมีประสิทธิภาพ และยุบตัวหลังโหลดเสร็จ แนะนำให้ติดตั้งราวนำล้อและแผงกันชนเหล็ก

รายการสเปก
กว้าง / สูงสั่งทำ (มาตรฐาน 3,400 × 3,400 มม.)
ความลึก800 มม.
ถุงลมบน1,200 มม. (มาตรฐาน) / 1,400 / 1,500 มม.
ถุงลมข้าง800 มม.
ม่านบน500 มม.
ม่านข้าง240 มม.
ความหนาถุงลม0.5 มม.
อุณหภูมิใช้งาน-25 ถึง +50 °C
ไฟฟ้า380 V / 220 V · 0.55 kW · 1 / 3 เฟส · 50 Hz

Retractable Dock Shelter (แบบม่านพับเก็บ)

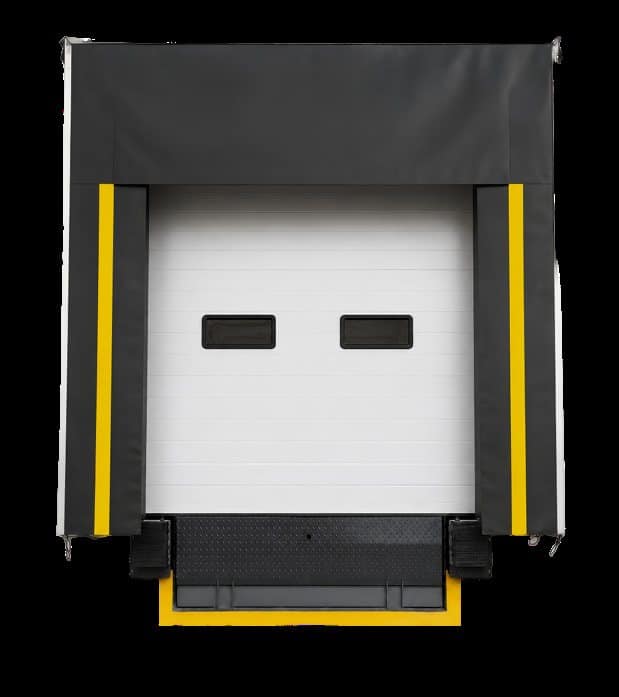

Dock Shelter แบบม่านพับเก็บ OZ ม่าน PVC พร้อมแถบเตือนสีเหลือง

ม่าน PVC ความแข็งแรงสูง หนา 3 มม. ทั้งด้านบนและด้านข้าง ติดบนโครงเหล็กชุบกัลวาไนซ์ที่ยืดหดได้ พร้อมโปรไฟล์อะลูมิเนียม โครงปรับตามการเคลื่อนของรถ แถบเหลืองช่วยให้มองเห็นชัด ประกอบด้วยน็อตที่หน้างาน

รายการสเปก
กว้าง / สูงสั่งทำ (มาตรฐาน 3,400 × 3,400 มม.)
ความลึก600 มม.
ม่านบน1,000 มม. (มาตรฐาน) / 1,200 / 1,500 มม.
ม่านข้าง600 มม.
แถบเตือนกว้าง 300 มม.
อุณหภูมิใช้งาน-25 ถึง +50 °C

Sponge Dock Seal (แบบฟองน้ำ)

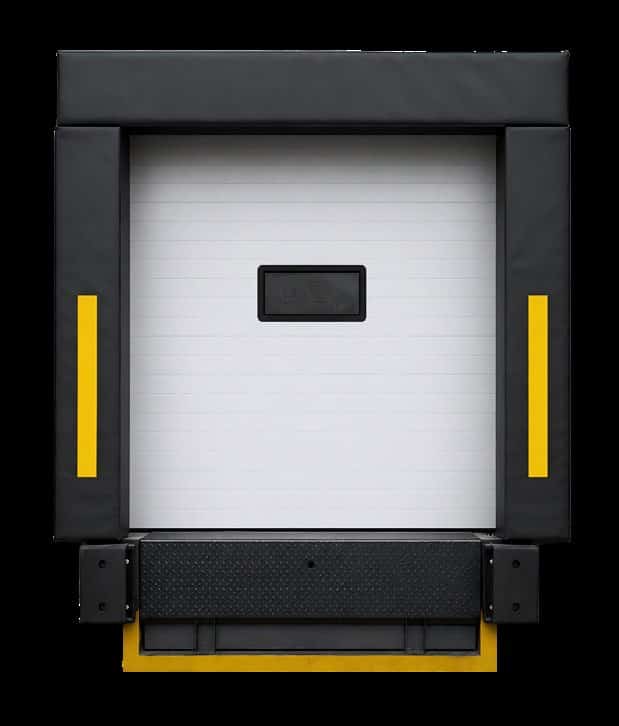

Sponge Dock Seal OZ สำหรับด็อคห้องเย็น

ฟองน้ำอัดแนบตัวรถเพื่อซีลกันความร้อนที่ด๊อกห้องเย็น ต้องมีพื้นที่ว่างที่เสาซ้าย / ขวาสำหรับติดตั้งดรัมสลิงและตุ้มถ่วง

รายการแบบตายแบบมีม่านปรับขึ้นลงปรับ 4 ทิศทาง
กว้าง / สูงสั่งทำสั่งทำสั่งทำสั่งทำ
ความลึก600 มม.600 มม.600 มม.600 มม.
ม่านบน—สั่งทำ1,000 มม.สั่งทำ
ช่วงปรับ——1,000 มม.สั่งทำ
แถบเตือนกว้าง 300 มม.300 × 250 มม. × 14300 × 250 มม. × 12300 × 250 มม. × 13

ปิดด๊อกด้วยประตูโอเวอร์เฮด OZ

ประตูเซกชันแนลฉนวน OZ (แผ่น PU 40 / 50 มม. มอเตอร์ SOMMER ขนาดสูงสุด 12,000 × 8,000 มม.) ปิดช่องด๊อกเมื่อไม่มีรถจอด ดูประตูโอเวอร์เฮดอุตสาหกรรม

อุปกรณ์ด๊อก

  • ตู้ควบคุม “3 in 1” สำหรับ Dock Leveler, Dock Shelter และประตู
  • โบลเวอร์สำหรับ Dock Shelter แบบถุงลม
  • เสากันชนแบบยืดหยุ่นป้องกัน Dock Shelter และวงกบประตู
  • ตัวล็อกรถ (Vehicle Restraint) ยึดรถไว้ที่ด๊อก
  • กันชน ราวนำรถ ไฟสัญญาณ และไฟด๊อก ดูที่ Dock Leveler

ดาวน์โหลดแคตตาล็อก Dock Entrance System

หน้าปกแคตตาล็อก Dock Entrance System OZ DOOR 2026 (ดาวน์โหลด PDF)

แคตตาล็อก Dock Entrance System ฉบับเต็ม (13 หน้า, PDF ภาษาอังกฤษ) สำหรับทีมโครงการ ผู้ออกแบบ และผู้รับเหมา:

  • ขนาดมาตรฐานสำหรับรถตู้คอนเทนเนอร์ 20 / 40 ฟุต
  • Dock Shelter แบบถุงลมและแบบม่าน และ Sponge Dock Seal พร้อมแบบ
  • สรุปประตูโอเวอร์เฮดอุตสาหกรรม OZ และอุปกรณ์ด๊อก
ดาวน์โหลดแคตตาล็อก (PDF)

คำถามที่พบบ่อย

Dock Shelter ขนาดไหนเหมาะกับตู้ 20 หรือ 40 ฟุต?

Dock Shelter มาตรฐาน OZ ขนาด 3,400 × 3,400 มม. ใช้ได้ทั้งสองขนาด รวมถึงตู้ 40 ฟุต High Cube เมื่อพื้นตู้อยู่ระดับเดียวกับด็อค ม่านข้าง 600 มม. ทับผนังตู้กว้าง 2,438 มม. ข้างละประมาณ 119 มม. และม่านบน 1,000 มม. ปิดหลังคาตู้ (ประมาณ 191 มม. สำหรับตู้มาตรฐาน และ 496 มม. สำหรับ High Cube)

Dock Shelter แบบ Inflatable กับ Retractable ต่างกันอย่างไร?

แบบ Inflatable ใช้ถุงลมพองแนบตัวรถจากด้านบนและสองข้าง ปิดสนิทและกันความร้อนดีที่สุด แบบ Retractable ใช้ม่าน PVC บนโครงเหล็กชุบกัลวาไนซ์ที่ยืดหยุ่น ง่าย ไม่ใช้ไฟฟ้า และใช้ได้กับรถหลายขนาด

ควรเลือก Sponge Dock Seal เมื่อไร?

Sponge Dock Seal ใช้ฟองน้ำอัดแนบตัวรถ เป็นตัวเลือกกันความร้อนที่คุ้มค่าที่สุด เหมาะกับห้องเย็นที่โหลดรถตู้ทึบและรถขนาดเล็ก มี 4 แบบ: แบบตาย, แบบมีม่าน, แบบปรับขึ้นลง และแบบปรับได้ 4 ทิศทาง

สั่งทำขนาดพิเศษได้หรือไม่?

ได้ ความกว้าง ความสูง ความลึก และความยาวม่านหรือถุงลม สั่งทำได้สำหรับรถ 6 ล้อ 10 ล้อ รถห้องเย็น ด็อคสูงหรือต่ำ และประตูขนาดพิเศษ

Dock Shelter แบบถุงลมใช้ไฟฟ้าเท่าไร?

380 V / 220 V 0.55 kW 1 หรือ 3 เฟส 50 Hz สำหรับโบลเวอร์ ควบคุมด้วยตู้ควบคุมเฉพาะ

ใช้เวลาติดตั้งนานแค่ไหน และรับประกันกี่ปี?

โดยทั่วไปติดตั้ง Dock Shelter 1 วันต่อด็อค รับประกัน 2 ปี พร้อมบริการในประเทศไทย

ขอใบเสนอราคา Dock Shelter

ส่งขนาดประตู ความสูงด๊อก ประเภทรถ และแจ้งว่าเป็นด๊อกห้องเย็นหรือไม่ เราจะแนะนำ Dock Shelter หรือ Dock Seal ที่เหมาะสม
