เซ็นเซอร์ความปลอดภัยสำหรับประตูอัตโนมัติเป็นองค์ประกอบที่มีความสำคัญไม่แพ้ตัวประตูหรือมอเตอร์ เพราะเป็นส่วนที่ทำให้ระบบสามารถ “รับรู้” สภาพแวดล้อม การเคลื่อนที่ของคน รถ หรือสิ่งกีดขวางได้อย่างเหมาะสม หากประตูเปิดปิดเร็วขึ้น ขนาดใหญ่ขึ้น หรือมีการใช้งานร่วมกับรถโฟล์คลิฟต์มากขึ้น บทบาทของเซ็นเซอร์ก็ยิ่งสำคัญในเชิงความปลอดภัยและความต่อเนื่องของงาน
ในทางปฏิบัติ การเลือกเซ็นเซอร์ผิดประเภทอาจทำให้ประตูทำงานช้าเกินไป เปิดผิดจังหวะ ปิดไม่ทัน หรือลดระดับความปลอดภัยลงโดยไม่ตั้งใจ ดังนั้นการเลือกเซ็นเซอร์จึงไม่ควรอิงแค่ชื่ออุปกรณ์ แต่ควรอิงลักษณะประตู ความเร็วการทำงาน สภาพแวดล้อม และพฤติกรรมการสัญจรของหน้างานจริง บทความนี้จะสรุปประเภทหลักของเซ็นเซอร์และหลักคิดในการเลือกใช้งานอย่างเหมาะสม
เหตุใดเซ็นเซอร์จึงเป็นหัวใจของประตูอัตโนมัติสมัยใหม่
ประตูอัตโนมัติไม่สามารถทำงานได้อย่างปลอดภัยด้วยกลไกเปิดปิดเพียงอย่างเดียว เพราะระบบจำเป็นต้องทราบว่าเมื่อใดควรเปิด เมื่อใดควรชะลอ เมื่อใดควรหยุด และเมื่อใดควร reverse กลับ เซ็นเซอร์จึงทำหน้าที่เป็นดวงตาและหูของระบบ ช่วยให้ประตูตอบสนองต่อสภาพแวดล้อมได้แม่นยำขึ้น
บทบาทนี้ยิ่งชัดเจนในประตูไฮสปีด ประตูโรงงาน หรือประตูอัตโนมัติที่มีแรงขับสูง เพราะความเร็วและน้ำหนักของระบบทำให้ margin for error ต่ำกว่าประตูทั่วไป การมีเซ็นเซอร์ที่เหมาะสมจึงไม่ใช่แค่เพิ่มความปลอดภัย แต่ยังช่วยให้จังหวะการทำงานมีประสิทธิภาพและลดการหยุดงานที่ไม่จำเป็น
ประเภทหลักของเซ็นเซอร์ความปลอดภัยที่ใช้กับประตูอัตโนมัติ
Photocell / Infrared Beam
เป็นเซ็นเซอร์พื้นฐานที่นิยมมาก ใช้ตรวจจับวัตถุหรือบุคคลที่ตัดผ่านแนวลำแสง เหมาะกับการป้องกันการปิดทับบริเวณช่องเปิดและใช้ได้กับประตูหลายประเภท จุดสำคัญคือการกำหนดตำแหน่งติดตั้งให้สัมพันธ์กับแนวการสัญจรจริง
Radar / Motion Sensor
ใช้ตรวจจับการเคลื่อนที่หรือการเข้าใกล้ เหมาะกับประตูที่ต้องการเปิดล่วงหน้าให้ทันกับการเข้าถึงของคนหรือรถ เช่น ประตูอัตโนมัติทางเข้าอาคารหรือประตูไฮสปีดในจุดสัญจรต่อเนื่อง การตั้งค่ามุมและระยะตรวจจับมีผลต่อประสิทธิภาพอย่างมาก
Loop Detector
เหมาะกับงานที่ต้องตรวจจับยานพาหนะโดยเฉพาะ เช่น รถยนต์ รถบรรทุก หรือรถโฟล์คลิฟต์ โดยอาศัย loop ฝังพื้นในการตรวจจับโลหะ จึงช่วยแยกการเปิดประตูตามการเคลื่อนที่ของรถได้แม่นยำกว่าการใช้ motion sensor อย่างเดียวในบางบริบท
Safety Edge / Contact Sensor
เป็นอุปกรณ์ที่ติดตั้งบริเวณขอบบานหรือจุดเสี่ยงต่อการสัมผัส หากเกิดการกดหรือชน ประตูจะหยุดหรือ reverse ทันที เหมาะกับประตูที่มีแรงปิดสูงหรือมีความเสี่ยงต่อการกระแทกโดยตรง
หลักในการจับคู่เซ็นเซอร์กับประเภทประตู
- ประตูไฮสปีดมักต้องใช้ทั้งเซ็นเซอร์ตรวจจับการเข้าใกล้และอุปกรณ์ป้องกันการปิดทับร่วมกัน
- ประตูที่เกี่ยวข้องกับรถยนต์หรือรถโฟล์คลิฟต์ควรพิจารณา loop detector หรือระบบที่แยกการตรวจจับรถจากคนได้ชัดเจน
- ประตูที่มีแรงปิดสูงหรือมีความเสี่ยงจากการสัมผัสโดยตรงควรมี safety edge หรืออุปกรณ์ contact protection
- ประตูทางเข้าอาคารหรือประตูเลื่อนอัตโนมัติควรคำนึงถึงมุมตรวจจับและการแยกคนผ่านกับการเคลื่อนไหวรอบข้าง
ปัจจัยที่ทำให้การเลือกเซ็นเซอร์ผิดพลาด
ความผิดพลาดที่พบบ่อยคือเลือกเซ็นเซอร์จากราคา หรือเลือกจากความคุ้นเคยโดยไม่ดูพฤติกรรมหน้างานจริง เช่น ใช้ motion sensor ในพื้นที่ที่มีวัตถุเคลื่อนไหวตลอดเวลา ทำให้ประตูเปิดโดยไม่จำเป็น หรือใช้ photocell เพียงอย่างเดียวในหน้างานที่รถโฟล์คลิฟต์วิ่งเร็ว ทำให้การตอบสนองไม่สัมพันธ์กับจังหวะงาน
อีกประเด็นหนึ่งคือการติดตั้งและตั้งค่าที่ไม่เหมาะสม ต่อให้ใช้อุปกรณ์ถูกประเภท แต่หากมุมยิง ระยะตรวจจับ หรือระดับติดตั้งไม่สอดคล้องกับการใช้งานจริง ประสิทธิภาพของระบบก็จะลดลงทันที ดังนั้นการเลือกอุปกรณ์กับการ commissioning หลังติดตั้งจึงสำคัญพอ ๆ กัน
ข้อสรุปสำหรับการออกแบบระบบที่ปลอดภัยและลื่นไหล
ระบบประตูอัตโนมัติที่ดีไม่ควรมองเซ็นเซอร์เป็นอุปกรณ์เสริม แต่ควรมองว่าเป็นส่วนหนึ่งของ logic การทำงานหลัก การกำหนดชนิดเซ็นเซอร์ ตำแหน่งติดตั้ง และเงื่อนไขการทำงานร่วมกับมอเตอร์และชุดควบคุม ควรเกิดขึ้นพร้อมกับการเลือกประเภทประตูตั้งแต่ต้น
หากออกแบบอย่างถูกต้อง เซ็นเซอร์จะช่วยให้ประตูทำงานได้ทั้งปลอดภัยและรวดเร็วในเวลาเดียวกัน แต่หากมองข้ามรายละเอียดนี้ ระบบอาจดูทำงานได้ในช่วงแรก ก่อนจะค่อย ๆ สร้างปัญหาด้านความปลอดภัยและประสิทธิภาพในระยะยาว
ตารางเปรียบเทียบเซ็นเซอร์ความปลอดภัยหลัก
เซ็นเซอร์แต่ละชนิดมีบทบาทต่างกันในระบบประตูอัตโนมัติ การเลือกอย่างเหมาะสมช่วยให้ได้ทั้งความปลอดภัยและจังหวะการทำงานที่ลื่นไหล
| ชนิดเซ็นเซอร์ | หน้าที่หลัก | เหมาะกับงานแบบใด | ข้อควรระวัง |
|---|---|---|---|
| Photocell | ตรวจจับการตัดผ่านของวัตถุในแนวลำแสง | ป้องกันการปิดทับบริเวณช่องเปิด | ต้องวางตำแหน่งให้สัมพันธ์กับแนวการสัญจร |
| Radar / Motion Sensor | ตรวจจับการเคลื่อนที่หรือการเข้าใกล้ | ประตูที่ต้องเปิดล่วงหน้าตามจังหวะการเดินหรือขับรถเข้าใกล้ | การตั้งค่ามุมยิงมีผลมากต่อความแม่นยำ |
| Loop Detector | ตรวจจับยานพาหนะด้วย loop ฝังพื้น | รถยนต์ รถบรรทุก รถโฟล์คลิฟต์ | ต้องออกแบบงานฝังพื้นและแยกโหมดคนกับรถให้ชัด |
| Safety Edge | หยุดหรือ reverse เมื่อเกิดการกดหรือสัมผัส | ประตูแรงปิดสูงหรือประตูขนาดใหญ่ | เป็นชั้นป้องกันสำคัญแต่ไม่ควรใช้แทนเซ็นเซอร์ตรวจจับล่วงหน้า |
เช็กลิสต์การออกแบบระบบเซ็นเซอร์
- ประตูนี้ต้องตรวจจับคน รถ หรือทั้งสองแบบพร้อมกัน
- ต้องการให้ประตูเปิดล่วงหน้าหรือเน้นป้องกันการปิดทับเป็นหลัก
- สภาพแวดล้อมมีฝุ่น แสงจ้า หรือความชื้นที่กระทบต่อการอ่านค่าหรือไม่
- หลังติดตั้งแล้วมีการ commissioning และปรับระยะตรวจจับตามหน้างานจริงหรือไม่

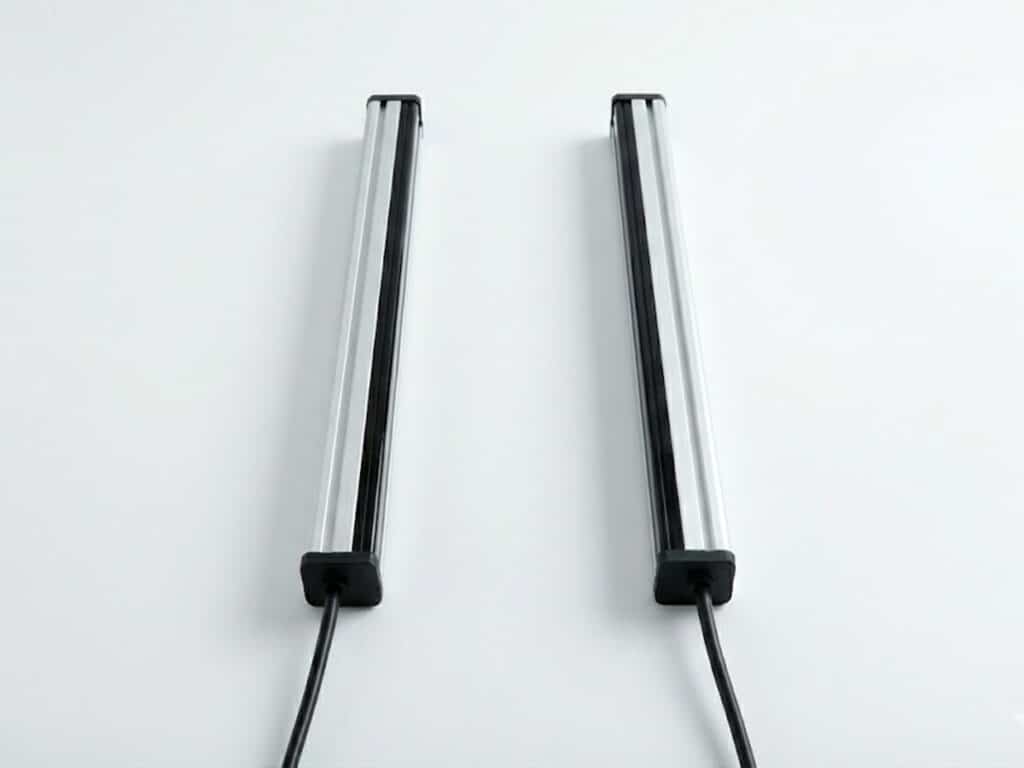

ภาพประกอบอุปกรณ์เซ็นเซอร์
